DJI ZENMUSE L1

DJI Zenmuse L1

PRECIO MEXICO DESDE $236,000 MX

Zenmuse L1 es un sensor LiDAR + RGB para mapeo, nubes de puntos y modelados 3D

La cámara DJI Zenmuse L1 es una cámara compacta, ligera y versátil que contiene todo lo que necesitas de un sistema de escaneo láser LiDAR. Esta cámara fue diseñada bajo la poderosa ingeniería de DJI para hacer de lo complicado, algo más fácil y accesible para todos



La L1 tiene un IMU de alta precisión, gimbal de 3 ejes y un CMOS de 1 pulgada totalmente integrados en una sola cámara compatible con el drone Matrice 300 RTK y software DJI Terra Pro, para proporcionar una solución completa y eficiente de mapeo aéreo 3D a estructuras y entornos complejos

Zenmuse L1 viene con un sensor LiDAR Livox

IMU de alta precisión

Cámara Visual de 20 Mpx con sensor CMOS de 1 pulgada

Máxima cobertura de 2 km en un solo vuelo con Matrice 300 RTK

Precisión vertical de 5 cm

Precisión horizontal de 10 cm

Tasa de puntos 240.000 pts/s

Admite 3 devoluciones

Rango de detección 450 metros

Nivel de protección IP54

Vista en vivo de nube de puntos



Industrias:

Mapeo cartográfico

Mapeo de líneas eléctricas

Silvicultura

Arqueología

Minería




Conoce más sobre esta cámara


LiDAR Zenmuse L1 con Matrice 300 RTK

Eficiencia en la digitalización

Módulo LiDAR Livox

La DJI Zenmuse Serie L1 es la primera cámara de DJI que integra un módulo LiDAR.



El sensor Livox AVIA proporciona a los drones de DJI escaneo láser con datos a nivel del suelo  para la cartografía, la topografía y otras aplicaciones que requieren mediciones de elevación precisas en tres dimensiones.



El módulo lidar Livox proporciona un escaneo láser con una precisión de rango de 5 cm relativa - 10 cm absoluta volando a 50 metros de altura





Gracias a su capacidad de hasta 3 retornos permite obtener datos de elevación en campos o bosques densos y clasificar objetos en la nube de puntos como pueden ser cables u otros activos en construcción.

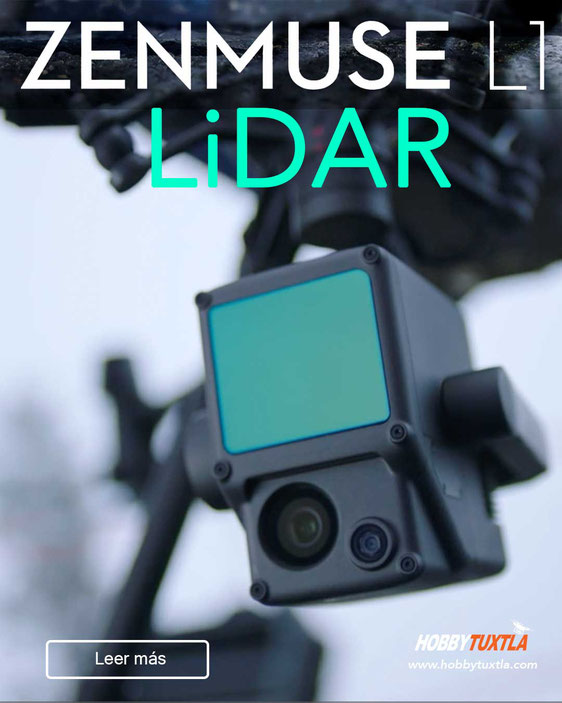

LiDAR Zenmuse L1

Detalles precisos gracias a la IMU de alta precisión

La DJI Zenmuse Serie L1 integra la más reciente IMU de alta precisión de DJI. Se trata de una unidad de medición inercial que calcula la orientación del dron, así como su posición, altitud y velocidad en todo momento. El IMU de alta precisión es indispensable para recopilar datos LiDAR como son una nube de puntos con calidad y precisión.

Zenmuse L1

Úsalo en entornos de vegetación, poca luz, de noche o niebla

Si te encuentras en un entorno de poca luz, de noche, áreas con densa cubierta vegetal o con niebla y quieres evitar cualquier problema de visibilidad, la DJI Zenmuse L1 es la opción perfecta





La Zenmuse L1 utiliza un sensor láser LiDAR que puede trabajar de noche, con niebla o determinar la verdadera superficie terrestre, entre otras ventajas

Zenmuse L1 LiDAR de noche

Cámara RGB

La cámara RGB además de generar fotos y videos, permite darle color en tiempo real a las nubes de puntos con la finalidad de generar modelos digitales con colores reales



·      Sensor: CMOS 1 pulgada

·      Obturador: mecánico

·      Píxeles: 20.8 Megapíxeles

Toma fotografías o graba video

La App DJI Pilot App Controls te permitirá capturar fotos o grabar video, podrás crear misiones de vuelo y establecer los puntos en donde se generen fotos o videos

Recrea el ambiente en nubes de puntos 3D

Nubes de puntos en directo

Point Cloud LiveView ayuda a los usuarios de la Zenmuse L1 a crear un entorno virtual en 3D en tiempo real.



La cámara DJI Zenmuse L1 captura y compila todos los datos en uno de los dos tipos de nubes de puntos: Terreno o Superficie.

Mide y anota

Se pueden adquirir y comunicar las dimensiones críticas en el modelo de nube de puntos mediante mediciones y anotaciones.

Todo lo que necesitas para comenzar a obtener datos LiDAR

·      La cámara Zenmuse L1 de DJI

·      Drone Matrice 300 RTK

·      Para poder levantar el vuelo es indispensable contar con la estación móvil GNSS D RTK 2.

·      Software DJI Terra PRO incluido GRATIS por 6 meses en la compra de tu sensor Zenmuse L1

·      Un mínimo de 8 baterías para el drone para trabajar sin contratiempos

LiDAR solución completa Zenmuse L1

Postproceso con DJI Terra

La cámara DJI Zenmuse L1 viene con 6 meses gratuitos de DJI Terra PRO, el software de post procesamiento que te ayudará a obtener los resultados que estás buscando.



DJI Terra es el software de procesamiento que le permitirá obtener la nube de puntos a color con el sensor LiDAR, además de modelos 3D y otros informes, DJI Terra fusiona la información GNSS y del IMU para resultados de precisión.



Formato de datos: DJI Terra admite la exportación de modelos de nube de puntos de formato estándar: Formato de nube de puntos:





formato PNTS / LAS / PLY / PCD / S3MB

DJI Terra Software de procesamiento con Zenmuse L1

Zenmuse L1

¿En qué casos o escenarios se puede usar la Zenmuse L1?

Forestal

Muy útil en el conteo y segmentación de árboles, cálculo de altura, volumen de copas, diámetro y más información útil en la explotación de madera y conservación de reservas naturales



Cartografía forestal y vegetación, obtenga información para el análisis de datos, modelado topológico, redes geométricas, monitoreo hidrológico y modelado cartográfico



El Zenmuse L1 le brinda información LiDAR ampliamente adoptado en aplicaciones medioambientales para la inspección y vigilancia de los recursos naturales

Forestal sistema de escaneo LiDAR

Construcción

Escanee rápidamente estructuras  y genere modelados en 3D necesarios para el seguimiento del proyecto



Descubra la verdadera superficie de la tierra para la planificación de proyectos con mapas aéreos del terreno.



Genere modelos digitales de terreno en 3D para medir distancias, superficies y volúmenes de objetos físicos







Zenmuse L1 en construcción e infraestructura

Minería

Trabaje en ambientes hostiles como canteras donde existen altas temperaturas, humedad, polvo etc.



Calcule volúmenes de almacenamiento de materiales listos para distribuir y mantenga sus existencias bien administradas ante la proyección de ventas.



Modelado de contornos en las canteras.

Energía

Muy útil en el análisis para la distribución, introducción e inspección de líneas eléctricas y oleoductos, mapeo de parques fotovoltaicos de gran extensión, parques eólicos, entre otros

Zenmuse L1 inspección de líneas eléctricas

Infraestructura

Obtenga modelos digitales precisos de torres de telefonía celular, construcción de puentes o la planeación y levantamiento de terreno para vías ferroviarias o aeropuertos.

Arqueología

Ideal para exploración e investigación arqueológica, descubra yacimientos debajo del follaje de la selva, identifique la altura del mismo a través de los modelos de elevación digitales y modelos de terreno digitales.

Ventajas y beneficios

·      Útil en áreas grandes con vegetación, campos de hielo, desiertos, niebla, poca luz o de noche

·      Obtienes información a detalle por medio del escaneo láser y cantidad de puntos

·      Entregue información más rápida y precisa que con otros métodos

·      No se ve afectado por distorsiones de imagen

·      LiDAR NO requiere acceso directo al terreno lo que proporciona seguridad y ahorro de tiempo operativo

·      Muy redituable en proyectos grandes que requieran alta precisión y gran avance en resultados como pueden ser carreteras, redes ferroviarias, oleoductos y líneas de transmisión eléctrica, principalmente por la rapidez, economía y exactitud.

·      Visualización en 3D es muy útil para presentar diferentes perspectivas con gran detalle del proyecto, puede compartir los datos y análisis de una manera realista y profesional para hacerlo entender de manera fácil.

Zenmuse L1 Eficiencia

Zenmuse L1 de DJI le ayudará a generar una nube de puntos a color completamente en vivo y obtener una cobertura máxima por vuelo de 2 kilómetros a bordo del vehículo aéreo no tripulado Matrice 300 RTK, gracias a su campo de visión de 70 grados y una cámara visual de 20 megapixeles con sensor CMOS de 1 pulgada.

Zenmuse L1 Precisión

Gracias a su IMU de alta precisión, un sensor de visión para la precisión y la incorporación de datos GNSS

Sensor Livox LiDAR

Zenmuse L1 viene integrado con un sensor Livox LiDAR con hasta 100% de resultados positivos de nubes de puntos, un rango de detección de 450 metros (80% de reflectividad, 0 Klx) / 190 metros (10% de reflectividad, 100 Klx), una tasa de puntos efectivos de 240.000 pts / s, una admisión de 3 devoluciones y un patrón de escaneo no repetitivo y repetitivo

Cámara RGB de 20 Megapixeles

Zenmuse L1 viene integrado con una cámara de 20 megapixeles con sensor CMOS de 1 pulgada y un obturador mecánico que le permite darle color a la nube de puntos

IMU de alta precisión

Zenmuse L1 además integra un IMU de alta precisión con un sensor de visión para darle una mejor precisión al posicionamiento, GNSS, IMU y fusión de datos RGB.

Nube de puntos en vivo (Live View)

Verifique la calidad de las nubes de puntos inmediatamente en cada vuelo y tome las mejores desiciones en situaciones de emergencia, gracias a la vista en vivo de nube de puntos

Tome medidas y anotaciones en la misión

Obtenga y comparta información valiosa de la nube de puntos, gracias a las mediciones y anotaciones en pantalla


Especificaciones o ficha técnica

General

  • Nombre del producto: Zenmuse L1
  • Dimensiones: 152 × 110 × 169 milímetro
  • Peso: 930 ± 10 g
  • Poder: Típico: 30 W; Máximo: 60 W
  • Clasificación del IP: IP54
  • Aeronaves compatibles: Matrice 300 RTK
  • Rango de temperatura de funcionamiento: -20 ° a 50 ° C (-4 ° a 122 ° F)
  • 0 ° a 50 ° C (32 ° a 122 ° F) (cuando se usa una cámara de mapeo RGB)
  • Rango de temperatura de almacenamiento: -20 ° a 60 ° C (-4 ° a 140 ° F)

Lidar

  • Precisión de rango (RMS 1σ) 2: 3 cm a 100 m
  • Devoluciones máximas admitidas: 3
  • Modos de escaneo: Patrón de escaneo no repetitivo, Patrón de escaneo repetitivo
  • FOV:Patrón de escaneo no repetitivo: 70,4 ° (horizontal) × 77,2 ° (vertical); Patrón de escaneo repetitivo: 70,4 ° (horizontal) × 4,5 ° (vertical)
  • Seguridad láser: Clase 1 (IEC 60825-1: 2014) (seguridad ocular)

Cámara de mapeo RGB

  • Tamaño del sensor: 1 pulgada
  • Píxeles efectivos: 20 MP
  • Tamaño de la foto: 5472 × 3078 (16: 9); 4864 × 3648 (4: 3); 5472 × 3648 (3: 2)
  • Longitud focal: 8.8 mm / 24 mm (equivalente)
  • Velocidad de obturación: Velocidad de obturación mecánica: 1/2000 - 8 s- Velocidad de obturación electrónica: 1/8000 - 8 s
  • ISO : Vídeo: 100 - 3200 (automático), 100 - 6400 (manual) Foto: 100 - 3200 (automático), 100 - 12800 (manual)
  • Rango de apertura: f / 2.8 - f / 11
  • Sistema de archivos compatible: FAT (≤32 GB); exFAT (> 32 GB)
  • Formato de foto: JPEG
  • Formato de video: MOV, MP4
  • Resolución de video: H.264, 4K: 3840 × 2160 30p

Rendimiento del sistema

  • Rango de detección: 450 ma 80% de reflectividad, 0 klx;
  • 190 ma 10% de reflectividad, 100 klx
  • Tasa de puntos: Retorno único: máx. 240.000 pts / s; Retorno múltiple: máx. 480.000 ptos / s
  • Precisión del sistema (RMS 1σ) 1: Horizontal: 10 cm @ 50 m; Vertical: 5 cm @ 50 m
  • Modos de coloración de nubes de puntos en tiempo real: Reflectividad, altura, distancia, RGB

Sistema de navegación inercial

  • Frecuencia de actualización de IMU: 200 Hz
  • Rango de acelerómetro: ± 8 g
  • Rango del medidor de velocidad angular: ± 2000 dps
  • Precisión de guiñada (RMS 1σ)1: Tiempo real: 0,3 °, posprocesamiento: 0,15 °
  • Precisión de cabeceo / balanceo (RMS 1σ)1:Tiempo real: 0,05 °, posprocesamiento: 0,025 °

Sensor de visión de posicionamiento auxiliar

  • Resolución: 1280 × 960
  • FOV: 95 °

Estabilizador

Sistema estabilizado: 3 ejes (inclinación, balanceo, giro)

Rango de vibración angular: 0,01 °

Gimbal: DJI SKYPORT desmontable

Rango Mecánico: Inclinación: -120 ° a + 30 °; Pan: ± 320 °

Modos de operación: Seguir / Liberar / Re-centrar

Almacenamiento de datos

  • Almacenamiento de datos brutos: Foto / IMU / Almacenamiento de datos de nube de puntos / GNSS / Archivos de calibración
  • Tarjetas microSD compatibles: microSD: velocidad de escritura secuencial de 50 MB / so superior y velocidad UHS-I de grado 3 o superior; Capacidad máxima: 256 GB
  • Tarjetas microSD recomendadas 3: SanDisk Extreme 128GB UHS-I Speed Grade 3, SanDisk Extreme 64GB UHS-I Speed Grade 3, SanDisk Extreme 32GB UHS-I Speed Grade 3, SanDisk Extreme 16GB UHS-I Speed Grade 3, Lexar 1066x 128GB U3, Samsung EVO Plus 128GB

Preguntas frecuentes sobre Zenmuse L1

¿Cuál es el peso?

El peso de la Zenmuse L1 es de 390 gramos.

¿Cuáles son las dimensiones de esta cámara Zenmuse L1 sin su cardán o controlador?

Las dimensiones de la cámara Zenmuse L1 sin su cardán ni controlador son 231,6×195,2 mm

¿Qué tamaño tiene el sensor y de que tipo es?

La Zenmuse L1 tiene un sensor completo de 1/2,3" y 4,6 MP que incluye un sensor RGB y LiDAR

¿Viene con una rueda de filtros de color, filtros ND, filtros polarizadores, parasoles y otros accesorios?

La Zenmuse L1 viene con una rueda de filtros de color, filtros ND, filtros polarizadores y capuchas.

¿Puedo utilizar un controlador con este modelo para cambiar los ajustes sobre la marcha durante el vuelo cuando se utiliza un software de terceros como Autopilot o DroneDeploy, por ejemplo?

Sí.
