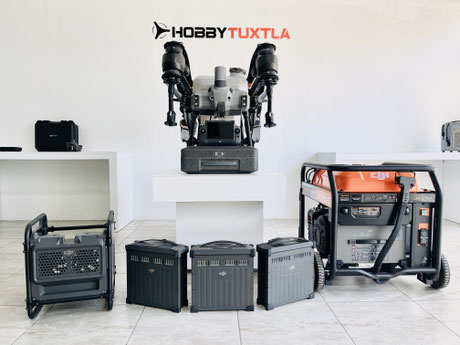

AGRAS T40 Drone Fumigador de 40 litros con 11 metros de abanico de aspersión

Parámetros de la aeronave

• Peso total

• 38 kg (sin batería)
  50 kg (con batería)

• Peso máx. de despegue[1]

• Peso máx. de despegue para rociar: 90 kg (a nivel del mar)
  Peso máx. de despegue para esparcir: 101 kg (a nivel del mar)

• Distancia máxima diagonal entre ejes

• 2184 mm

• Dimensiones

• 2800 mm × 3150 mm × 780 mm (brazos y hélices desplegados)
  1590 mm × 1930 mm × 780 mm (brazos desplegados, hélices plegadas)
  1125 mm × 750 mm × 850 mm (brazos plegados)

• Rango de precisión en vuelo estacionario (con fuerte señal GNSS)

• Posicionamiento RTK habilitado:
  ±10 cm horizontal, ±10 cm vertical
  Posición RTK deshabilitada:
  ±60 cm horizontal y ±30 cm vertical (radar habilitado: ±10 cm)

• Frecuencia de funcionamiento RTK/GNSS

• RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5
  GNSS: GPS L1, GLONASS F1, Galileo E1, BeiDou B1

• Tiempo en vuelo estacionario[2]

• Vuelo estacionario sin carga: 18 min. (a 30 000 mAh y con un peso de despegue de 50 kg)
  Vuelo estacionario y rociado con carga completa: 7 min. (a 30 000 mAh y con un peso de despegue de 90 kg)
  Vuelo estacionario y esparcido con carga completa: 6 min. (a 30 000 mAh y con un peso de despegue de 101 kg)

• Se puede establecer el radio de vuelo máximo

• 2000 m

• Resistencia máx. al viento

• 6 m/s

Sistema de propulsión - Motor

• Tamaño del estátor

• 100×33 mm

• Valor KV del motor

• 48 RPM/V

• Potencia del motor

• 4000 W/rotor

Sistema de propulsión - Hélice

• Diámetro

• 54 pulgadas

• Cantidad de rotores

• 8

Sistema de pulverización atomizado doble - Caja de operación

• Capacidad de la caja de operación

• Carga completa 40 L

• Capacidad de carga

• Carga completa 40 kg[1]

Sistema de pulverización atomizado doble - Aspersor

• Modelo de aspersor

• LX8060SZ

• Cantidad de aspersores

• 2

• Tamaño de las gotas

• 50-300 μm

• Anchura de pulverización efectiva máxima[3]

• 11 m (altitud de funcionamiento relativa 2,5 m, velocidad de vuelo 7 m/s)

Sistema de pulverización atomizado doble - Bomba de agua

• Modelo de bomba

• Bomba de impulsor de accionamiento magnético

• Caudal máx.

• 6 L/min*2

Sistema de esparcido T40

• Materiales aplicables

• Partículas sólidas secas con un diámetro de 0.5 a 5 mm

• Volumen del tanque de esparcido

• 70 L

• Carga interna del tanque de esparcido

• 50 kg[1]

• Anchura de esparcido del sistema de esparcido[4]

• 7 m

• Temperatura de funcionamiento recomendada

• De 0 a 40 °C (de 32 a 104 °F)

Radar omnidireccional de matriz en fase activa

• Número de modelo

• RD2484R

• Altura constante

• Inclinación máxima: 30°

• Sistema anticolisión[5]

• Distancia sensible (horizontal): 1,5-50 m
  FOV: 360° horizontal, ±45° vertical
  Condiciones de funcionamiento: Volar a más de 1,5 m sobre el obstáculo a una velocidad que no supere los 7 m/s
  Distancia de seguridad: 2,5 m (distancia entre la punta de la hélice y el obstáculo cuando la aeronave está en vuelo estacionario después del frenado)
  Dirección de detección: evitación omnidireccional horizontal;
  Distancia sensible (arriba): 1,5-30 m
  FOV: 45°
  Condiciones de funcionamiento: Disponible durante el despegue, el aterrizaje y el ascenso cuando un obstáculo esté a más de 1,5 m por encima de la aeronave
  Distancia de seguridad: 2,5 m (distancia entre la parte superior de la aeronave y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)
  Dirección de detección: Superior

Radar activo de matriz en fases hacia atrás y hacia abajo

• Número de modelo

• RD2484B

• Detección de altitud[5]

• Dentro del alcance de detección de altitud: 1-45 m
  Rango de altitud fijo: 1,5-30 m

• Sistema anticolisión trasero[5]

• Distancia sensible (trasera): 1,5-30 m
  FOV: ±60° horizontal, ±25° vertical
  Condiciones de funcionamiento: Disponible durante el despegue, el aterrizaje y el ascenso cuando un obstáculo está a más de 1,5 m detrás de la aeronave y la velocidad de vuelo no supera los 7 m/s
  Distancia de seguridad: 2,5 m (distancia entre la punta de la hélice y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)
  Dirección de detección: hacia atrás

Sistema de visión binocular

• Rango medible

• 0.4-25 m

• Velocidad de detección efectiva

• ≤7 m/s

• Campo de visión

• Horizontal: 90; Vertical: 106°

• Requisitos del entorno de trabajo

• Iluminación normal con superficies claramente texturizadas

Control remoto inteligente

• Modelo

• RM700

• Frecuencia de funcionamiento O3 Pro[6]

• De 2.400 a 2.4835 GHz
  De 5.725 a 5.850 GHz

• Distancia efectiva de la señal de O3 Pro

• SRRC: 5 km
  MIC/KCC/CE: 4 km
  FCC: 7 km
  (altitud del avión a 2,5 m en un entorno sin obstrucciones y sin interferencias)

• Protocolo de Wi-FI

• WIFI 6

• Frecuencia de funcionamiento de Wi-Fi[6]

• De 2,4000 a 2,4835 GHz
  De 5,150 a 5,250 GHz
  D 5,725 a 5,850 GHz

• Protocolo de Bluetooth

• Bluetooth 5.1

• Frecuencia de funcionamiento del Bluetooth

• 2.4000-2.4835 GHz

• Ubicación

• GPS + Galileo + BeiDou

• Pantallas de visualización

• LCD táctil de 7,02 pulgadas con resolución de 1920*1200 y brillo de 1200 cd/m2

• Aeronave compatible

• AGRAS T40, AGRAS T20P

• Temperatura de funcionamiento

• De −20 a 50 °C (de −4 a 122 °F)

• Rango de temperatura de almacenamiento

• De -30 °C a 45 °C (menos de un mes)
  De -30 °C a 35 °C (entre un mes y tres meses)
  De -30 °C a 30 °C (entre tres meses y un año)

• Temperatura de carga

• De 5 a 40 °C (de 41 a 104 °F)

• Vida de la batería interna

• 3.3 horas

• Vida de la batería externa

• 2.7 horas

• Tipo de carga

• Utilice un cargador USB-C con una potencia nominal máxima y un voltaje de 65 W y 20 V. Se recomienda el cargador portátil DJI.

• Tiempo de carga

• Dos horas para las baterías internas y externas (para utilizar el método de carga oficial cuando la aeronave esté apagada)

Batería de Vuelo Inteligente T40

• Modelo

• BAX601-30000mAh-52,22V

• Peso

• Aprox. 12 kg

• Capacidad

• 30000 mAh

• Voltaje

• 52.22 V

Generador inversor multifuncional D12000iE

• Canal de salida

• 1. Salida de carga de CC 42-59,92 V/9000 W
  2.Fuente de alimentación para disipador térmico con refrigeración de aire 12 V/6 A
  3. Salida de CA 230 V/1500 W o 120 V/750 W [7].

• Tiempo de carga de la batería

• La carga completa de una batería (batería T40) tarda entre 9 y 12 minutos.

• Capacidad del tanque de combustible

• 30 L

• Método de arranque

• Arranque del generador mediante el interruptor de arranque de un botón

• Potencia máxima del motor

• 12 000 W

• Tipo de combustible

• Gasolina sin plomo con RON ≥91 (AKI ≥87) y contenido de alcohol inferior al 10 %
  (*Brasil: gasolina sin plomo con RON ≥ 91 y contenido de alcohol del 27 %)

• Consumo de combustible de referencia [8]

• 500 ml/kWh

• Modelo de aceite de motor

• SJ 10W-40

Definición

•

• [1] Los datos se midieron a nivel del mar. El peso de la carga útil se ve muy afectado por la temperatura ambiente y la altitud. El peso de la carga útil debe reducirse en 10 kg por cada 1000 m de aumento de altitud. La aplicación DJI Agras recomendará el peso de la carga útil de acuerdo con el estado actual y el entorno de la aeronave. Al añadir materiales, el peso máximo no debe superar el valor recomendado, de lo contrario, la seguridad del vuelo podría verse comprometida.
  [2] Tiempo en vuelo estacionario medido a nivel del mar con una velocidad del viento inferior a 3 m/s y una temperatura ambiente de 25 °C, cuando la potencia de la batería bajó del 100 % al 0 %. Los datos solo son de referencia. El entorno real puede diferir del entorno de prueba. La figura indicada es solo de referencia.
  [3] La anchura de rociado del sistema de rociado depende del escenario operativo.
  [4] El ancho de esparcido del sistema de esparcido depende del escenario operativo.
  [5] El rango de detección efectivo varía en función del material, la posición, la forma y otras propiedades del obstáculo.
  [6] En algunos países, las frecuencias de 5,1 y 5,8 GHz están prohibidas, o la frecuencia de 5,1 GHz solo está permitida para uso en interiores. Consulte las leyes y normativas locales. [7] La potencia y voltaje reales pueden variar de acuerdo con las normativas locales
  [8] Medido con gasolina RON 92 cerca del nivel del mar con una temperatura ambiente de 25 °C, mientras se cargaba a 9 kW.
