Drones LiDAR

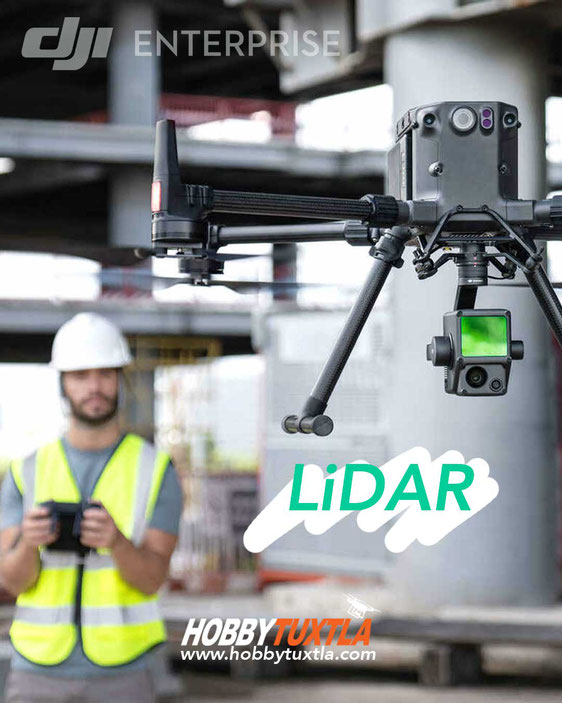

DJI L1 sensor LiDAR escaner láser para Matrice 300 RTK

LiDAR integración para drones DJI

SISTEMA UAV LIDAR (Light Detection and Ranging)



Los escáneres LiDAR a bordo de drones son uno de los sistemas más rentables que pueden proporcionar datos geoespaciales como nubes de puntos, modelados y cartografía 3D en proyectos relevantes que requieren de una alta precisión y gran detalle, los profesionales lo prefieren en diversas industrias como construcción, silvicultura, energía, entre otros.



Hace apenas unos años la tecnología LiDAR era inalcanzable por su alto costo y su complicada implementación; Ahora en México y a un excelente precio puedes obtener tu sensor LiDar para Drone.



Diseñada para brindar versatilidad, facilidad de uso y alta precisión, esta tecnología de escaneo láser captura y entrega datos precisos de nubes de puntos para mapeo, creando GIS (sistemas de información geográfica) y optimizando la administración de activos para una gran cantidad de industrias



Esta solución todo en uno LiDAR, software, hardware y los drones DJI, pueden llevar las operaciones de su empresa a un nuevo nivel de trabajo, con su versatilidad, alta precisión y mayor alcance.

SISTEMA LiDAR Solución completa desde $650,000 mx


¿Qué es LiDAR y como funciona?

LiDAR proviene de las siglas en ingles Laser Imaging Detection And Ranging y básicamente son sensores láser que permiten medir o calcular la distancia desde el emisor (sensor) y un objeto o la superficie, usando para esto un láser.



Esta distancia se calcula midiendo el tiempo entre la emisión del láser y el tiempo que ha tardado en ser detectada nuevamente por rebote o reflejo. Los sensores LiDAR tienen amplios usos, entre ellos la topografía y fotogrametría con drones.



Otro uso que tiene recientemente es para los vehículos autónomos. Lo que hacen los sistemas LiDAR en la topografía y fotogrametría con drones es obtener una nube de puntos del terreno explorado por el drone.



Drones y LiDAR la solución completa

Hasta hace poco para obtener todas las ventajas de un dron con un sensor LiDAR a bordo era más que complicado, imagínese comprar un sensor LiDAR, adquirir además una cámara RGB para colorear los resultados, contar con un receptor GNSS y una unidad de medición inercial "IMU", ingeniárselas para establecer las conexiones necesarias para instalarlas en el dron, igualmente tenía que considerar  softwares de misiones de vuelo y el de post procesamiento, todo esto poco accesible por un precio aproximado de $70,000 dólares



Con la solución completa LiDAR que ofrece el Zenmuse L1 a bordo de los drones Matrice 300 RTK, usted adquiere todo en uno: El mejor dron del mercado industrial con un sensor láser Livox LiDAR, una IMU de alta precisión, una cámara RGB CMOS de 1 pulgada con un estabilizador de 3 ejes, software DJI Terra, todo esto listo con tan solo instalar plug and play



También puede interesarte

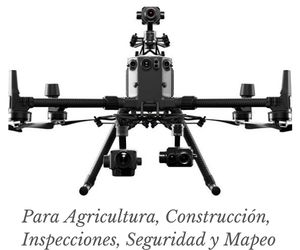

Matrice 300 RTK

Comprar DJI Matrice 300 RTK

Phantom 4 + RTK

Comprar DJI Phantom 4 RTK

Mavic 2 Enterprise Advanced

Comprar Mavic 2 Advanced Enterprise

LiDAR sus aplicaciones industriales

Los sistemas LiDAR ofrecen sus beneficios en diversas industrias



  • Arqueología - Mapeo para descubrir vestigios arqueológicos
  • Construcción - Mapeo para construcción de Caminos, carreteras, urbanización, catastro
  • Minería - Mapeo de canteras, levantamiento de existencias, volumetría
  • Forestal - Obtener inventarios, identificación o métricas sobre árboles
  • Energía - Levantamiento y análisis de líneas eléctricas, mapeo de parques solares
  • Petróleo y Gas - Exploración, planificación de tuberías, terrenos accidentados
  • Agricultura - Para determinar con precisión la altura, la masa y rendimiento de los campos





LiDAR sus ventajas

  • Sin duda una de sus mayores ventajas es la precisión vertical, si está interesado en precisión absoluta para que su producto final sea muy diferente en relación con los demás métodos, LiDAR es muy sobresaliente
  •
  • Otra fortaleza de LIDAR es que le permite capturar los detalles, un ejemplo son los cables de luz u otro, estos son detectados y escaneados sin problemas gracias al muestreo puntual de alta densidad y al método de medición directa
  •
  • LiDAR es ideal cuando se trata de obtener elevaciones con un modelo realista de la tierra desnuda, es decir sin la vegetación que existe, los pulsos de luz de LiDAR penetran los espacios entre hojas y ramas, alcanzando el suelo debajo
  •
  • Igualmente cuando al área no permite la colocación de puntos de control GCP en fotogrametría con cámaras RGB, LiDAR no necesita de estas referencias para el escaneo
  •
  • Cuando el terreno es accidentado o irregular
  •
  • Cuando el entorno de trabajo tiene poca luz o es oscuro, LiDAR no necesita de luz para realizar el escaneo, usted podrá seguir trabajando incluso de noche
  •
  • Todas estas diferencias con otros métodos hace que las solución completa LiDAR sea en ocasiones la única alternativa para ciertos proyectos de importancia





Ventajas del sistema de escaneo LiDAR contra la fotogrametría

No requiere de imágenes sino de su propio escaneo láser para obtener la información

LiDAR puede obtener información en condiciones de poca o nada de luz, nieve, humo, neblina o nubosidad

Mayor precisión y detalle del proyecto

Una de las mayores ventajas es que permite descubrir el suelo cuando se encuentra cubierto de vegetación

Cámara RGB + escáner

La cámara RGB le permite obtener imágenes para la creación de mapas u ortomosaicos, además es útil para colorear la nube de puntos

Aplicaciones LiDar

URBANISMO con LiDAR -  Imágenes de muestra

imagenes lidar
Clic para ver datos de muestra

Aplicación: Urbanismo

Velocidad: 5 m / s, 100 metros de altura sobre el suelo

Formato de datos: .LiData patentado solo puede abrirse con los softwares incluidos y puede exportarse a otros formatos comunes

Sensor Láser: Livox Mid-40



* Es útil en la planificación urbana o estudio de carreteras


INSPECCIÓN DE LÍNEAS ELECTRICAS CON LiDAR - Imágenes de muestra

camara lidar
Clic para ver datos de muestra

Aplicación: Líneas Eléctricas

Velocidad: 5 m / s, 100 metros de altura sobre el suelo

Formato de datos: .LiData patentado solo puede abrirse con los softwares incluidos y puede exportarse a otros formatos comunes

Sensor Láser: Livox Mid-40



* Es útil en la recolección de datos de líneas eléctricas, detectar líneas cruzadas peligrosas y simular situaciones de transmisión de potencia en diferentes escenarios


APLICACIÓN FORESTAL CON LiDAR - Imágenes de muestra

imagenes de ingenieria ambiental
Clic para ver datos de muestra

Aplicación LiDar: Forestal

Velocidad: 5 m / s, 100 metros de altura sobre el suelo

Formato de datos: .LiData patentado solo puede abrirse con los softwares incluidos y puede exportarse a otros formatos comunes

Sensor Láser: Livox Mid-40



* Es útil en la segmentación de árboles,  generación de modelos digitales y extracción de parámetros de árboles
