PHANTOM 4 RTK DRONES PARA FOTOGRAMETRÍA

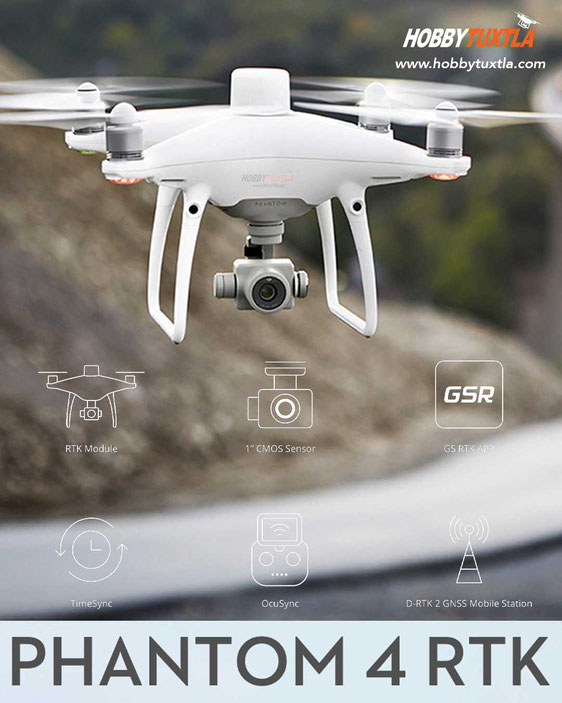

Drones Phantom 4 RTK son una solución completa y conveniente para fotogrametría con UAVs
Phantom 4 RTK

PHANTOM 4 RTK GNSS ALTA PRECISIÓN DE POSICIONAMIENTO

Phantom 4 RTK es una aeronave DJI de tamaño mediano con un módulo RTK integrado y fuerte resistencia a la interferencia, que sumado a la base terrestre D RTK 2 GNSS crean una herramienta muy útil y conveniente de posicionamiento milimétrico en tiempo real proporcionando precisión absoluta en los metadatos de las imágenes en aplicaciones de fotogrametría, la cámara de 20 megapixeles puede obtener imágenes de alta resolución con registro de posicionamiento y precisión, este dron puede usarse normalmente como su versión normal de Phantom 4 V2.0 en lo referente a la cámara para fotografías pero además incluye un sistema RTK que lo convierte en una herramienta de precisión y posicionamiento que reduce la dificultad operativa y los costos.



El phantom 4 RTK trabaja de la mano o en comunicación con la estación terrestre D RTK 2 GNSS para proporcionar un posicionamiento de alta precisión, este sistema recibe señales de los más importantes sistemas satelitales del mundo logrando un posicionamiento 3D de centímetros con orientación muy precisa que compensa el trabajo insuficiente de barómetros, GPS y brújulas, este sistema también es compatible con el dron para fumigación AGRAS MG 1P, la estación terrestre D RTK 2 contempla un receptor GNSS de alta precisión para 6 frecuencias GPS - GLONASS 3 + Galileo que garantizan un posicionamiento de alto rendimiento muy estable aún cuando existan pocos satélites disponibles.



Tal como comentamos, el Phantom 4 RTK incluye una cámara de 20 megapixeles con sensor de 1 pulgada para proporcionar imágenes de alta resolución diseñada para evitar el efecto gelatina generado cuando se vuela a alta velocidad y con lentes calibrados rigurosamente para reducir cualquier efecto de distorsión en la precisión de la imagen.



Además, el nuevo radio control remoto tiene mejores notables como la sustitución de la batería, protección en altas temperaturas y operar hasta 5 Phantom 4 RTK con un solo operador, un alcance de vuelo de 7 kilómetros con su sistema Ocusync 2.0 e incluye una pantalla CristalSky de alto brillo con soporte de red 4G.


PHANTOM 4 RTK DISEÑADO PARA PROFESIONALES

El uso del nuevo Phantom 4 RTK está diseñado para profesionales que trabajan con drones para fotogrametría que necesitan una plataforma conveniente por su costo, confiable, segura y fácil de volar como parte de sus herramientas y que también puede ser útil en otras aplicaciones como drones para topografía, mapeo, agricultura e inspecciones.



Un multirotor sin RTK requiere hasta de 40 puntos de control terrestre por kilómetro cuadrado lo que significa una fuerte labor operativa, el Phantom 4 RTK de la mano de la base terrestre D RTK 2 GNSS reduce significativamente el uso de puntos de control prometiendo ahorrar mucho tiempo, además el módulo GNSS redundante ayuda a mantener la estabilidad de la aeronave incluso en zonas con poca señal, la sinergía de ambos dispositivos garantizan la seguridad del vuelo y la precisión de las imágenes en proyectos complejos.

GS RTK PARA CREAR MISIONES DE VUELO

GS RTK es un software para crear fácilmente misiones de vuelo automáticas que permiten a los usuarios elegir la ruta de vuelo y al mismo tiempo ajustar la velocidad de superposición, la velocidad de la aeronave, la altura y la configuración de la cámara, estas misiones podrán guardarse en caso que requiera comparar resultados en un periodo de tiempo, además usted podrá programar sus vuelos desde su oficina ya que admite la carga directa de archivos KML y KMZ.

INFORMACIÓN TÉCNICA IMPORTANTE PHANTOM 4 RTK

RTK es una tecnología diferencial en tiempo real a nivel de centímetro

La precisión del posicionamiento milimétrico del Phantom 4 RTK es de 1CM + 1PPM (horizontal), 1.5CM + 1PPM (vertical) donde ppm significa error de 1mm por cada 1km de movimiento de la aeronave, con un rendimiento óptimo de 5 centímetros de precisión horizontal absoluta.

La cámara y el sistema RTK utilizan una sincronización de tiempo de microsegundos, de modo que cada foto de alta definición puede obtener información de posición de alta precisión, grabada en el área de posición EXIF y XMP de la foto.

La precisión de dibujo cumple con los requisitos de precisión estándar en la fotogrametría aérea topográfica GB / T 7930-2008 1:500 también llamada "especificación 1:500"

La distancia de muestreo en tierra (GSD) es de (H/36.5) cm / píxel donde H es la altura de vuelo de la aeronave en relación con la escena de disparo (unidad:m)

El área de trabajo máxima para un solo vuelo es de aproximadamente 1 km2 (altura de vuelo 182m, es decir GSD de aproximadamente 5cm / píxel)

La altura de vuelo adecuada se puede determinar aproximadamente de acuerdo con la fórmula H = 36 * GSD. Teniendo en cuenta la fluctuación del terreno, se recomienda que la altura de vuelo establecida no sea mayor que la H calculada, donde la GSD está en centímetros y la unidad H en metros.

Basada en la imagen de adquisición P4R combinada con PC GS Pro, la precisión absoluta de la imagen de ortofoto generada por la imagen original es de aproximadamente 9 cm

TimeSync es el nuevo sistema que alinea la cámara, el controlador de vuelo y el módulo RTK garantizando que coincidan los datos de posicionamiento.

La distancia de muestreo en tierra puede ser de hasta 2.74 centímetros a 100 metros de altura.

Puede automatizar o personalizar las funciones del Phantom 4 RTK a través de DJI Mobile SDK

PHANTOM 4 RTK | EN LA CAJA | IN THE BOX

Aeronave Phantom 4 RTK

Radio control remoto con pantalla integrada Cristalsky 5.5"

8 hélices

2 baterías inteligentes

Cargador de batería y control con cable de alimentación

Bateria WB37 reemplazable para Radio control remoto

Cargador de batería del radio

Multicargador para 3 baterías de la aeronave

Protector de gimbal

Tarjeta micro SD de 16GB

Malentín de transporte sencillo de Foam

Cables y accesorios varios



Estación terrestre de alta precisión D RTK 2 GNSS

Trípode de la estación terrestre

Total de cajas: 3

Phantom 4 RTK es la aeronave de DJI para fotogrametría, mapeo, agricultura o inspecciones...
Posicionamiento milimétrico
